К источнику переменного тока параллельно подключены два приемника. Определить: токи в ветвях цепи и в неразветвленной части методом проводимостей; коэффициенты мощности. Построить векторную диаграмму.
«К источнику переменного тока параллельно подключены два приемника. Определить: токи в ветвях цепи и в неразветвленной части методом проводимостей; коэффициенты мощности. Построить векторную диаграмму.»
- Электроника, электротехника, радиотехника
Условие:

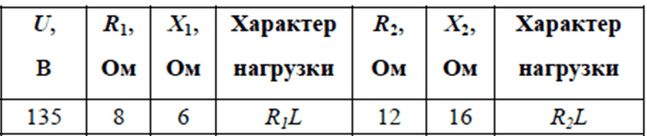

К источнику переменного тока с напряжением U параллельно подключены два приемника. Первый из них имеет параметры R1, X1L, X1C, второй – R2, X2L, X2C (рис. 2. 7).
Определить: токи I1, I2 в ветвях цепи и I в неразветвленной части методом проводимостей; коэффициенты мощности соsφ1, cosφ2, cosφ3; активную Р, реактивную Q и полную S мощности приемников и всей цепи. Построить векторную диаграмму.

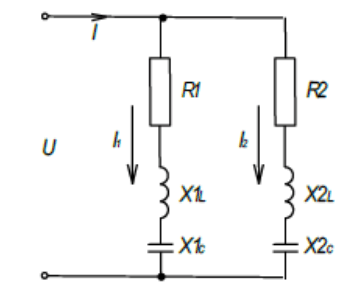

Рис.3.1. Расчетная схема
Решение:

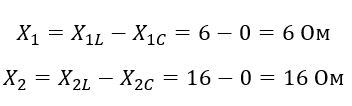

Реактивные сопротивления приемников:

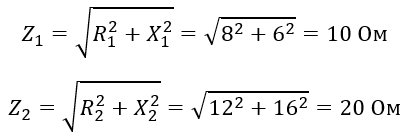

Полные сопротивления приемников:
Активные проводимости приемников:
