К источнику переменного тока параллельно подключены два приемника. Определить: токи в ветвях цепи и в неразветвленной части методом проводимостей; коэффициенты мощности. Построить векторную диаграмму.

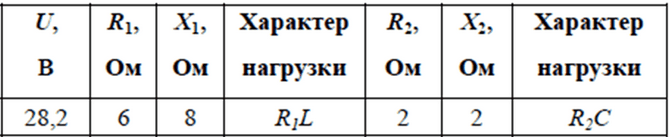

К источнику переменного тока с напряжением U параллельно подключены два приемника. Первый из них имеет параметры R₁, X_1L, X_1C, второй – R₂, X_2L, X_2C (рис. 2. 7).

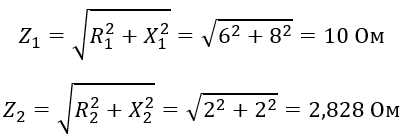

Определить: токи I₁, I₂ в ветвях цепи и I в неразветвленной части методом проводимостей; коэффициенты мощности соsφ₁, cosφ₂, cosφ₃; активную Р, реактивную Q и полную S мощности приемников и всей цепи. Построить векторную диаграмму.

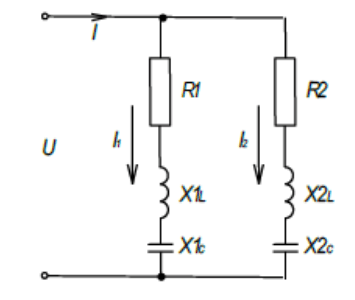

Рис.3.1. Расчетная схема
