К неразветвленной цепи переменного тока, содержащей активное сопротивление приложено напряжение. Построить в масштабе векторную  диаграмму цепи.

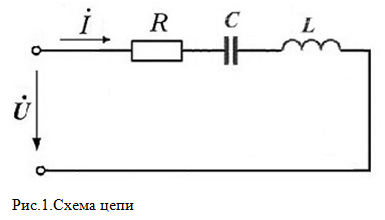

К неразветвленной цепи переменного тока, содержащей активное сопротивление R , емкость C, индуктивность L, приложено напряжение  U  (действующее значение).  В цепи проходит ток I (действующее значение).

Полное сопротивление цепи  z.

Цепь потребляет мощности:
активную Р, реактивную Q и полную S.
Угол сдвига фаз между током и напряжением φ.
Частота тока в цепи f.

Дано:
R = 5 Ом; C =318 мкФ=318∙10-6 Ф; L =0,00478  Гн;
Q=800 Вар; f=200 Гц.
Определить: U, I, Z,  Р,  S, φ.
Построить в масштабе векторную  диаграмму цепи.

Ответить на вопрос:

Как изменится напряжение, приложенное к цепи, если при неизменном токе увеличить частоту?
