решение задачи на тему:

К образцу прямоугольной формы из диэлектрического материала размерами a×b, толщиной h приложено постоянное напряжение к противоположным граням образца, покрытым слоем металла.

Дата добавления: 20.07.2024

Условие задачи

К образцу прямоугольной формы из диэлектрического материала размерами a×b, толщиной h приложено постоянное напряжение к противоположным граням образца, покрытым слоем металла.

Заданы значения: удельного объёмного сопротивления ρv, удельного поверхностного сопротивления ρs, диэлектрической проницаемости ε, тангенса угла диэлектрических потерь tg δ.

Требуется определить: ток утечки, мощность диэлектрических потерь, удельные диэлектрические потери, удельные диэлектрические потери при включении образца на переменное напряжение с действующим значением U при частных f1, f2, f3

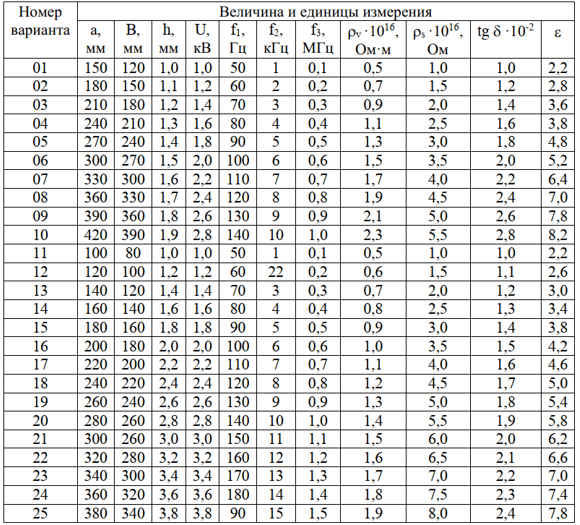

Числовые значения заданных величин приведены в таблице 2.1



Таблица 2.1

Дано (10 вариант):

а=420 мм;

b=390 мм;

h=1,9 мм;

U=2,8 кВ;

f1=140 Гц

f2=10 кГц;

f3=1,0 МГц;

ρV =2,3·1016 Ом·м;

ρS=5,5·1016 Ом;

tgδ=2,8·10-2;

ε=8,2.

Ответ

Ток утечки в техническом диэлектрике представляет собой сумму объёмного и поверхностного токов:

Iут = Iv + Is.

Объёмный и поверхностный токи определяются величиной приложенного напряжения и сопротивлением диэлектрика:

где,
