Условие:

К распределительному электрическому щиту постоянного тока присоединены три параллельные группы электроприемников, имеющие соответственно сопротивления R1, R2, R3. Ток в первой группе равен I1, длина магистрального провода l, сечение – S.

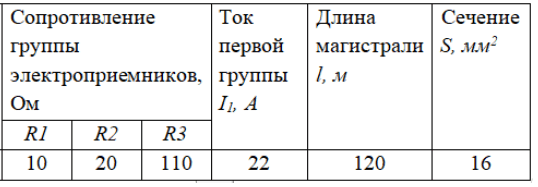

Данные представлены в таблице 1.1.

Таблица 1.1

Составить электрическую схему питания.

Определить

− ток в магистральном проводе;

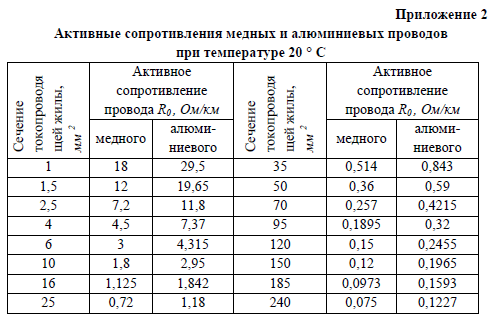

− действительную потерю напряжения в магистральном проводе;

− напряжение в начале магистрального провода.

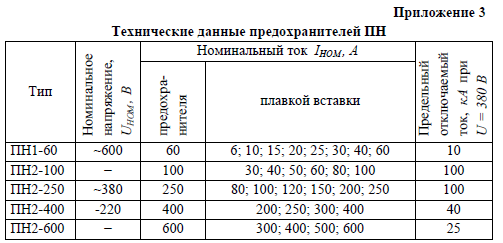

Выбрать предохранитель для защиты сети от перегрузок.

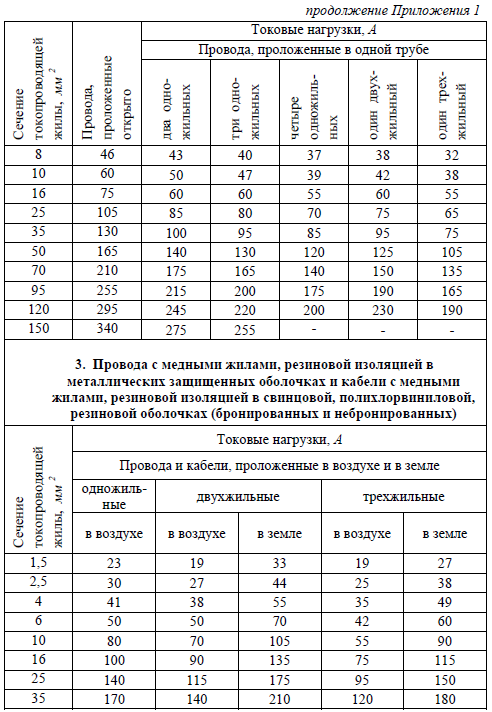

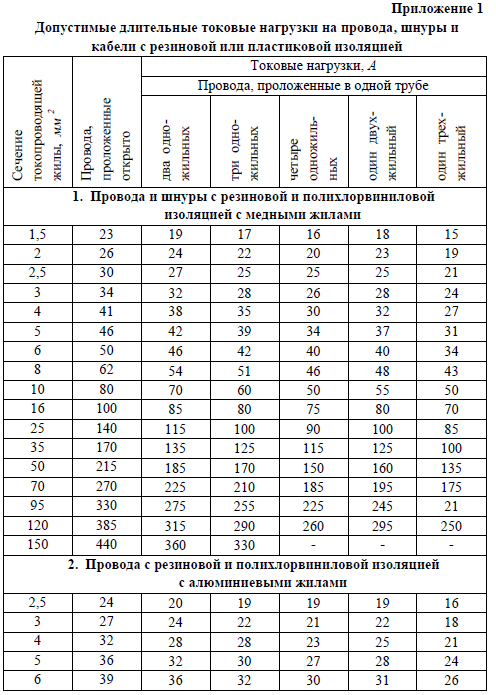

Магистраль выполнена открыто двухжильным кабелем с медными жилами.

Решение:

Электрическая схема питания показана на рисунке 1.

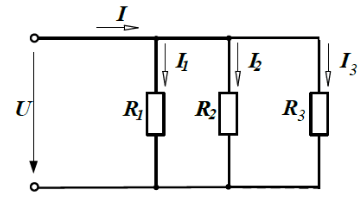

Рис. 1. Параллельное соединение трёх групп электроприемников

1. По закону Ома определим напряжение на сопротивлении R1

U1 = I1ꞏR1 = 22ꞏ10 = 220 В.

Так как группы электроприемников подключены параллельно, то

U1 = U2 = U3 = U = 220 В.

2. Находим токи I2, I3 по закону Ома:
