К распределительному электрическому щиту постоянного тока присоединены три параллельные группы электроприёмников. Составить электрическую схему питания.
«К распределительному электрическому щиту постоянного тока присоединены три параллельные группы электроприёмников. Составить электрическую схему питания.»
- Электроника, электротехника, радиотехника
Условие:
К распределительному электрическому щиту постоянного тока присоединены три параллельные группы электроприёмников.
Составить электрическую схему питания.
Исходные данные:
R1=12 Ом
R2=28 Ом
R3=45 Ом
I1=9 A
L=145 м
S=25 мм2
Определить
- ток в магистральном проводе;
- действительную потерю напряжения в магистральном проводе;
- напряжение в начале магистрального провода.
Выбрать предохранитель для защиты сети от перегрузок.
Магистраль выполнена открыто двухжильным кабелем с медными жилами.
Решение:
Дано
R1=12 Ом
R2=28 Ом
R3=45 Ом
I1=9 A
L=145 м
S=25 мм2
-----------------------------
Составим электрическую схему питания, и обозначим на ней направления токов (Рис 1-1)

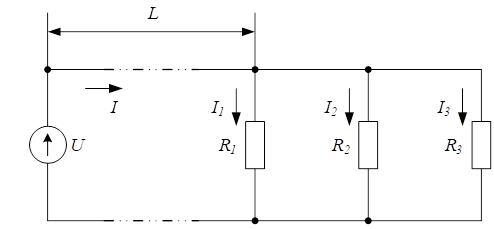

Рис 1-1

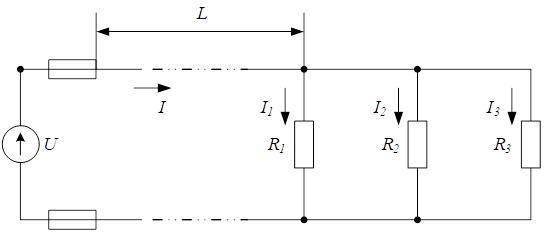

Рис 1-1а Электрическая схе...
