Условие задачи

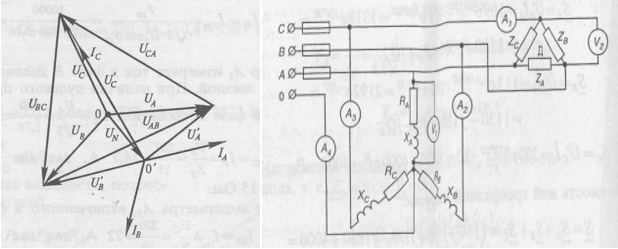

К трехфазной сети с линейным напряжением UЛ = 320 В подключены двигатель Д и однофазные силовые потребители, ниже представлен рисунок. Обмотки трехфазного двигателя мощностью Рдв =15 кВт и cosφдв =0,58 соединены треугольником. Однофазные силовые потребители с параметрами : RА =RВ= 18 Ом; Rс = 6 Ом; ХА=ХВ = 13 Ом; ХС = 10 Ом соединены звездой , как представлено ниже.
Определить:
1. Показания амперметров А1; А2; А3; А4
2. Мощность Р, потребляемую нагрузкой
3. В линейном проводе С сгорел предохранитель (обрыв линейного провода С). Как при этом изменится показание вольтметра V1 , если оборвется и нулевой провод? Как изменится показание вольтметра V2?

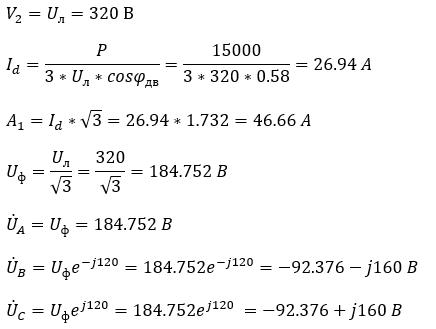

Ответ
