Условие задачи

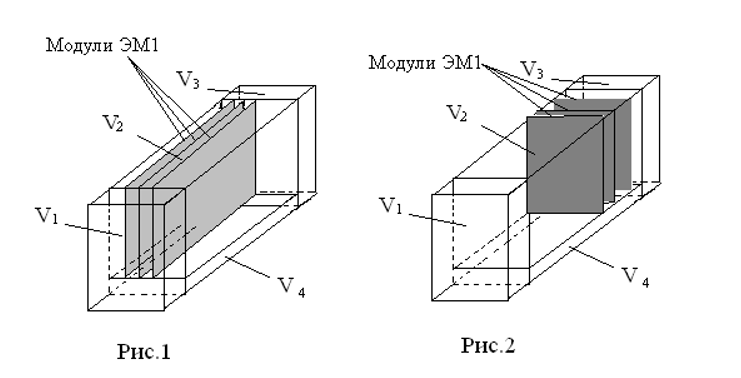

Какому варианту компоновки ЭМ2 (блока) разъемной конструкции ЭС следует отдать предпочтение, чтобы обеспечить менее напряженный тепловой режим конструкции и лучшую трассируемость (более высокий % трассируемости соединений): изображенному на рис.1 или на рис.2. Дать обоснование. Исполнение ЭМ1 на базе Ш-го поколения ЭС с расположением соединителей (разъемов) на объединительной плате. (V1 –объем, занимаемый передней (лицевой) панелью; V2- объем задней (тыловой) панели; V3 – объем, занимаемый модулями ЭМ1; V4 – объем, занимаемый межмодульным монтажом)
Ответ
Под тепловым режимом РЭС понимают пространственно-временное распределение температуры в пределах конструкции. Количественно тепловой режим РЭС принято характеризовать температурным полем и перегревом.
Процент трассируемости процент реализованных соединений. Один из критериев трассировки.
ЭМ1 электронный модуль первого уровня ячейка.
ЭМ2 электронный модуль второго уровня блок.
ЭС (РЭС) электронное (радиоэлектронное) средство.
Исполнение ЭМ1 на базе ЭС III-го поколения функциональная ячейка III-го поколения.
Третье поколение РЭС характеризуется применением новой элементной базы корпусированным...
