Условие задачи
Комплексные сопротивления фаз приемника определяются выражениями:
Числовые значения R1 , XL1 , … , XC3 даны в табл. 10.1. Значение линейного напряжения сети UЛ = 660 В, к которой подключен приемник.
Начертить схему цепи и показать на ней условно положительные направления линейных напряжений, линейных и фазных токов. (Элементы цепи, сопротивления которых равны нулю, на схеме не показывать).
Определить: фазные Iab , Ibc , Ica и линейные Ia , Ib , Ic ; токи углы сдвига фаз между фазными напряжениями и токами φab , φbc , φca .
Построить векторную диаграмму напряжений и токов.
Таблица 10.1 – Исходные данные
Ответ

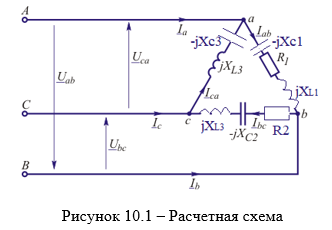

Расчетная схема приведена на рис. 10.1.

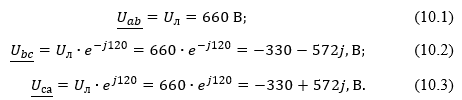

Составляем симметричную систему фазных комплексных напряжений приемника:
Составляем комплексные сопротивления фаз приемника:
