Условие задачи
Задание

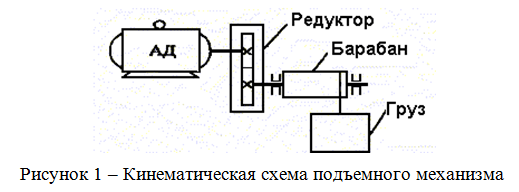

1. Для главного привода подъемного механизма, выполненного по кинематической схеме, приведенной на рисунке 1, в соответствии с индивидуальным заданием выбрать асинхронный электродвигатель (АД) с фазным ротором, тип и марку редуктора. Режим работы электропривода – повторно-кратковременный (S3).
2. Рассчитать сопротивления ступеней пускового реостата и определить пусковой ток в роторе электродвигателя и в сети.
3. Разработать схему автоматического управления пуском электродвигателя в функции параметра (тока, времени, скорости), указанного в задании. Количество ступеней пускового реостата должно соответствовать расчету (см. п. 1.2). Выбрать необходимую аппаратуру защиты и управления.
4. Для главного привода подъемного механизма определить сопротивления, которые требуется ввести в цепь ротора, чтобы груз двигался на подъем и на спуск со скоростью, равной 0,5 заданного значения. Построить искусственные механические характеристики и определить ток в роторе и в сети при указанных режимах работы.

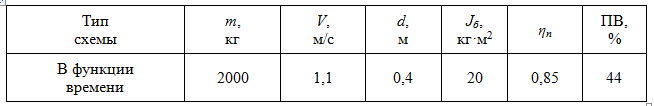

Исходные данные для расчета приведены в таблице 1.
Таблица 1 – Исходные данные
Ответ
1. Для кинематической схемы электропривода, приведенной на рисунке 1, выбираем асинхронный электродвигатель серии 4АК (АОК2) и редуктор.
Для правильного выбора мощности электродвигателя следует построить нагрузочную диаграмму, для чего необходимо определить мощность сопротивления
