Контур образован последовательным подключением к источнику гармонической ЭДС индуктивного L, емкостного C и резистивного r элементов.
«Контур образован последовательным подключением к источнику гармонической ЭДС индуктивного L, емкостного C и резистивного r элементов.»
- Электроника, электротехника, радиотехника
Условие:
Контур образован последовательным подключением к источнику гармонической ЭДС индуктивного L, емкостного C и резистивного r элементов.
Номинальные значения параметров цепи:
Изобразить схему контура. Рассчитать резонансную частоту
, характеристическое сопротивление
, добротность
и полосу пропускания контура
.
Построить зависимость модуля проводимости последовательного колебательного контура от частоты.
Решение:
1. Изобразим схему последовательного колебательного контура (см. рис. 4).

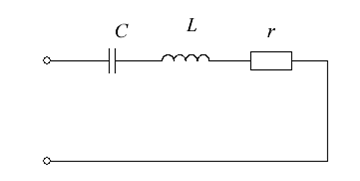

Рисунок 4 Схема колебательного контура
2. Определим резонансную частоту:
3. Определим характеристическое сопротивление:
