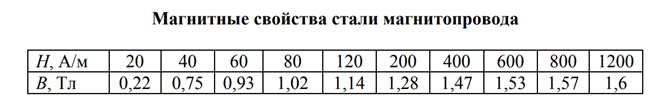

Магнитные свойства стали, из которой изготовлены магнитопроводы, определяются кривой намагничивания, заданной в табл. 1.

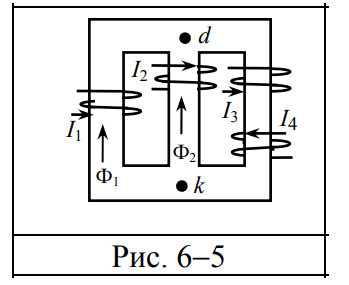

Схематические изображения с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений тока приведены на рисунке 6.5

Требуется:

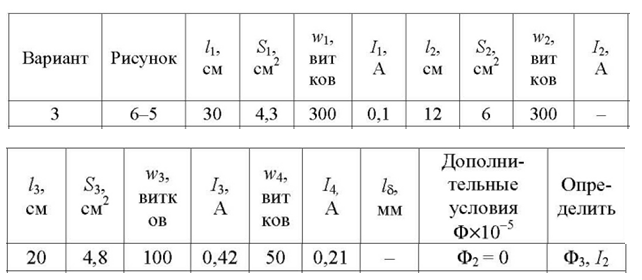

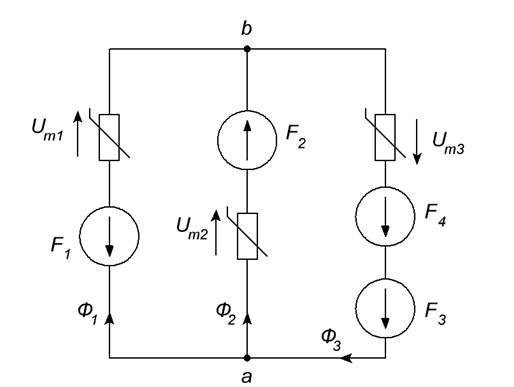

1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце табл. 2.

2. Составить систему уравнений для магнитной цепи по законам Кирхгофа. В табл. 2 приняты следующие обозначения: l − длина средней магнитной линии одной ветви магнитной цепи; l_δ – величина воздушного зазора (его положение в магнитной цепи дано на схемах магнитопроводов); S − сечение участков магнитопровода; wi − число витков в катушках; I − постоянный ток в катушке. Обозначения величины даются с индексами, которые указывают, к какой ветви магнитной цепи относятся та или иная величина: индекс 1 − к левой магнитной ветви; 2 − к средней ветви; 3 − к правой ветви.
