Методом «свертывания цепи» определить эквивалентное сопротивление цепи. Рассчитать напряжение на каждом сопротивлении, ток, проходящий через каждое сопротивление.
«Методом «свертывания цепи» определить эквивалентное сопротивление цепи. Рассчитать напряжение на каждом сопротивлении, ток, проходящий через каждое сопротивление.»
- Электроника, электротехника, радиотехника
Условие:
Цепь постоянного тока, состоящая из нескольких сопротивлений, включенных смешанно, присоединена к источнику питания.
Методом «свертывания цепи» определить эквивалентное сопротивление цепи. Рассчитать напряжение на каждом сопротивлении, ток, проходящий через каждое сопротивление.
Исходные данные:

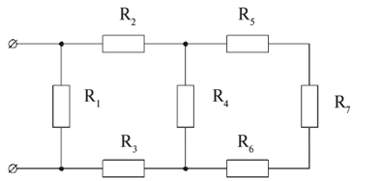

Рис.2.1. Схема
Решение:
Обозначим на схеме направления токов и узлы (рис.2.2):

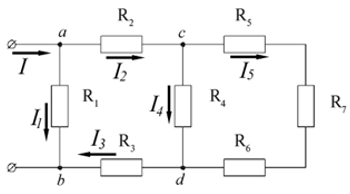

Рис.2.2. Расчетная схема
Данная схема имеет смешанное соединение, задачу решаем методом
свертывания.
1. Определяем эквивалентное сопротивление Rэкв цепи:
1.1. Упрощаем схему, заменив все параллельные последовательные соединения сопротивлений соответствующими эквивалентными сопротивлениями
Сопротивления R5, R6 и R7 соединены последовательно, поэто...
