Условие задачи
Методы анализа линейных разветвленных электрических цепей при синусоидальных воздействиях

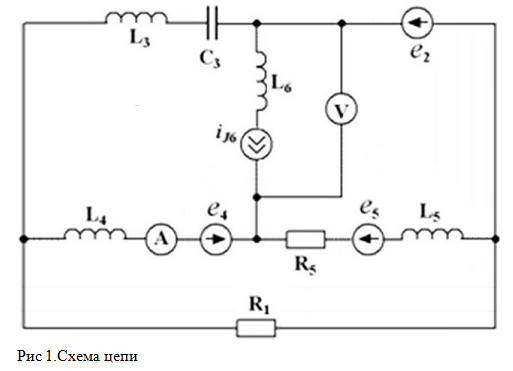

Рассчитать токи в заданной схеме методом контурных токов, методом узловых потенциалов и неизвестный ток в одной из ветвей методом эквивалентного источника. Построить векторную диаграмму токов для одного из узлов. Определить показания приборов. В ответе указать значения токов в комплексной и временной формах.
Вариант 1

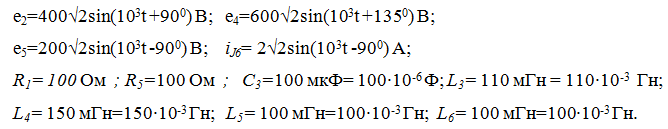

Дано:
Ответ
Решение:
Круговая частота
запишем параметры источников тока и напряжения в комплексной форме:
