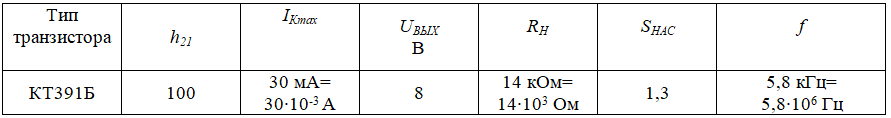

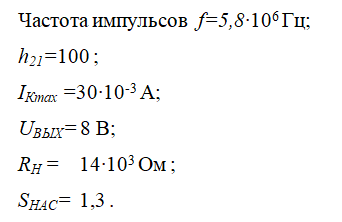

На основании исходных данных произвести расчет параметров элементов схемы симметричного мультивибратора на транзисторах с коллекторно-базовыми связями необходимо привести принципиальную схему мультивибратора и представить подробное описание

На основании исходных данных произвести расчет параметров элементов схемы симметричного мультивибратора на транзисторах с коллекторно-базовыми связями необходимо привести принципиальную схему мультивибратора и представить подробное описание принципа действия мультивибратора с диаграммами напряжений на коллекторах и базах транзисторов, соответствующие своему варианту расчета.

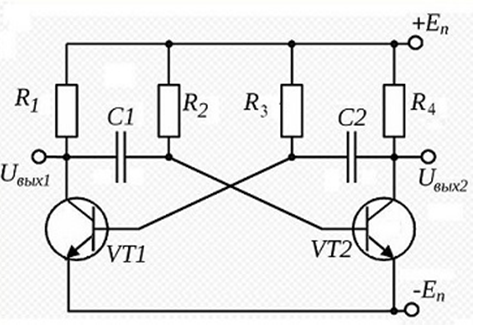

Симметричный  мультивибратор состоит из следующих основных элементов: транзисторы VT1 и VT2,  резисторы R1 и R4 , которые являются коллекторной нагрузкой транзисторов, резисторы R2 и R3 – элементы  частотозадающей цепи, конденсаторы C1 и C2 также являются элементами частотозадающей цепи и связи между транзисторами. По своей сути данная схема представляет собой двухкаскадный усилитель с ОЭ, который охвачен глубокой положительной обратной связью. Для правильного функционирования мультивибратора необходимо, чтобы плечи мультивибратора обладали идентичными параметрами. В частности должны быть одинаковыми транзисторы VT1 и VT2, а в случае симметричного мультивибратора также одинаковые параметры элементов

R1 = R4, R2 = R3 и C1 = C2.

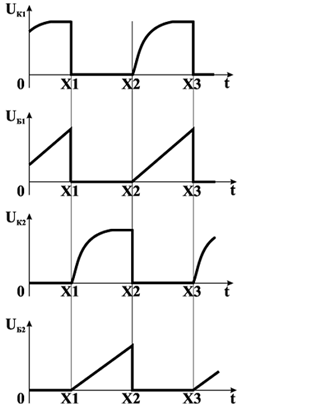

Временные диаграммы работы мультивибратора.



Мультивибратор функционирует в автоколебательном режиме, поэтому для описания работы выделим один период его колебаний. Условно период работы можно разделить на два промежутка: Х1 – Х2 и Х2 – Х3. Рассмотрим их по отдельности. Мультивибратор имеет два плеча, которые обладают некоторой идентичностью, но она мнимая, так как практически невозможно подобрать одинаковые во всем элементы схемы.

 В начальный момент времени, при подаче питания, допустим коллекторный ток транзистора VT1 оказался несколько больше коллекторного тока транзистора VT2. Это вызовет увеличение напряжения на резисторе R1 и уменьшению коллекторного напряжения VT1, а через конденсатор C1 уменьшение на базе транзистора VT2, что в свою очередь уменьшит коллекторный ток транзистора и падение напряжения на резисторе R4. Уменьшение напряжения на R4, в свою очередь, через конденсатор C2 увеличит напряжение на базе VT1, что ещё больше увеличит коллекторный ток VT1, а соответственно и падение напряжения на резисторе R1. Таким образом, транзистор VT1 окажется, насыщен, и ток через него будет ограничен только коллекторным резистором R1, а транзистор VT2 – закрыт, а ток через него практически равен нулю.

В момент времени Х1 на временных диаграммах работы мультивибратора  конденсатор C1 начинает заряжаться через открытый транзистор VT1 и резистор R2, а конденсатор C2 начнёт разряжаться через  p-n переход база-эмиттер VT1 и резистор R4. По мере заряжания конденсатора C1 напряжение на базе VT2 увеличивается, а напряжение на базе VT1 уменьшается, и в момент времени Х2 произойдёт отпирание транзистора VT2. Вместе с открыванием VT2 произойдёт закрытие транзистора VT1. И таким образом процесс открытия и закрытия транзисторов будет происходить периодически, а на коллекторах транзисторов будут периодически возникать импульсы прямоугольной формы. Параметры импульсов полностью определяются значениями элементов схемы.

В практической деятельности мультивибраторы применяют в качестве генераторов импульсов прямоугольной формы, при снятии напряжения с коллекторов транзисторов и пилообразной формы, при снятии напряжения с баз транзисторов.
