Условие задачи

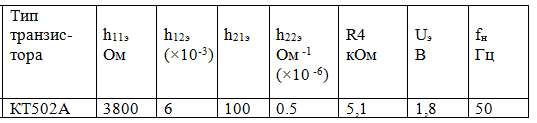

На основании исходных данных провести расчет усилительного каскада, на биполярном транзисторе, включенном по схеме с общим эмиттером. Представить описание принципа действия усилительного каскада с описанием назначения отдельных элементов схемы. Величина тока коллектора Ik выбирается в пределах 1-3 мА. Сопротивление нагрузки усилительного каскада R н = (4-5) R4
При выполнении схемы конкретного усилительного каскада необходимо учитывать тип транзистора (p-n-р или n-p-n). Для определения типа транзистора можно воспользоваться любым справочником по биполярным транзисторам.
Ответ
В электронике усилителем называется устройство, преобразующее энергию источника питания в энергию усиливаемого сигнала. Как правило, усилитель состоит из усилительных каскадов (в простейшем случае из одного), соединенных последовательно.
Каждый усилительный каскад представляет собой законченный функциональный узел, содержащий один или несколько активных элементов (транзисторов) и пассивные R-C цепи, обеспечивающие их функционирование в заданном режиме.
Как элемент электрической цепи, транзистор может быть включен таким образом, что один его вывод является входом, второй - выходом, а третий оказы...
