Условие задачи
На основании исходных данных рассчитайте угловую частоту, сопротивление реактивных элементов в схеме, комплексное сопротивление ветвей, токи в ветвях и потенциалы других точек схемы. Постройте векторную диаграмму токов и напряжений.
Исходные данные:
L2=2,37 мГн
L3=2,79 мГн
С3=3,99 мкФ
R1=17 Ом
f =800 Гц
e,1=0 B
e,,1= 112,8 cos (ωt - 95˚) B
e,3=40 sin (ωt + 5˚) B
e,,3=40 sin (ωt - 85˚) B

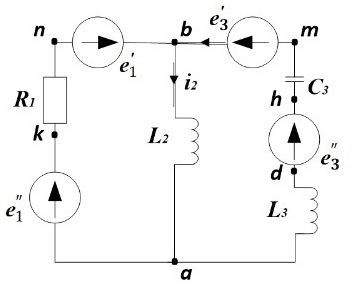

Схема к задаче
Ответ
Дано:
L2=2,37 мГн
L3=2,79 мГн
С3=3,99 мкФ
R1=17 Ом
f =800 Гц
e,1=0 B
e,,1= 112,8 cos (t - 95˚) B
e,3=40 sin (t + 5˚) B
e,,3=40 sin (t - 85˚) B
Угловая частота:
Сопротивление реактивных элементов в схеме:
