Условие задачи
На основе входных и выходных характеристик биполярного транзистора определить номиналы элементов, входящих в схему элементарного усилителя, и его параметры:
- максимальную амплитуду напряжения выходного сигнала Uвых мах;
- максимальную амплитуду тока выходного сигнала Iвых мах;
- максимальную амплитуду напряжения входного сигнала Uвх мах;
- максимальную амплитуду тока входного сигнала Iвх мах;
- сопротивление резистора в цепи коллектора Rк;
- сопротивление резистора в цепи базы Rб;
- величину напряжения ЭДС смещения эмиттерного перехода транзистора;
- коэффициент усиления по напряжению;
- коэффициент усиления по току;
- коэффициент усиления по мощности.
Построить передаточную характеристику транзистора.
Для всех транзисторов параметр UКЭmax принять равным 10 В. Для каждого из вариантов использовать только три выходные характеристики в соответствии с заданием (см. таблицу). Номера характеристик от 1 до 6 возрастают снизу вверх.

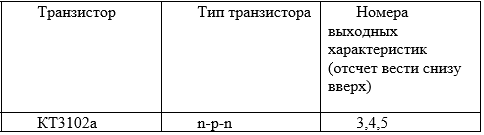

Таблица 1 –Выбор транзистора и трех выходных характеристик в соответствии с номером зачетной книжки
Ответ
Изобразим схему усилительного каскада на биполярном транзисторе:

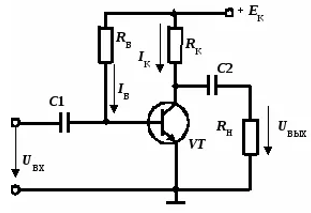

Рисунок 3 - Схема усилителя на биполярном транзисторе с общим эмиттером.
Для всех транзисторов задан параметр UКЭmax =10 В, т.е. Ек = UКЭmax =10 В напряжение коллекторного питания.
1. Определим все параметры режима покоя транзистора.
Для получения усиления в режиме класса А рабочая точка располагается примерно на середине лине...
