Условие задачи

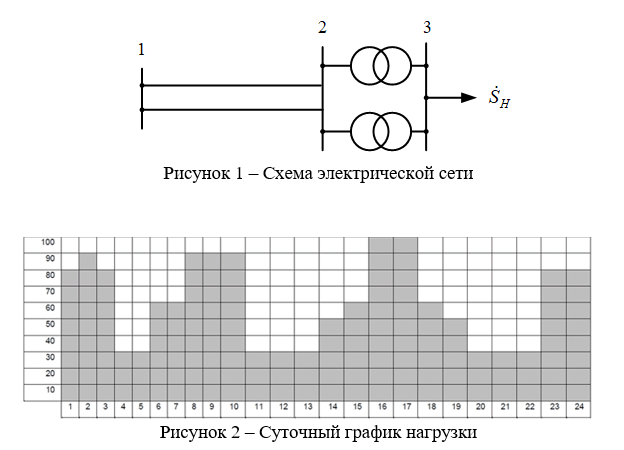

На подстанции установлено два трансформатора ТРДЦН-100000/220, которые питаются по двум линиям сечением АС-400 и длиной L = 110 км (рисунок 1). Нагрузка подстанции в максимальном режиме 140 МВт, cosφ = 0.88, Uб = 232 кВ. График нагрузки в % от максимального значения приведен на рисунке 2.
Определить поток мощности в начале электропередачи, потери электроэнергии за сутки и к.п.д. передачи. Определить годовые потери электроэнергии и к.п.д. по энергии, если задано годовое число использования максимальной нагрузки, равное Тmax = 5300 ч.
Ответ

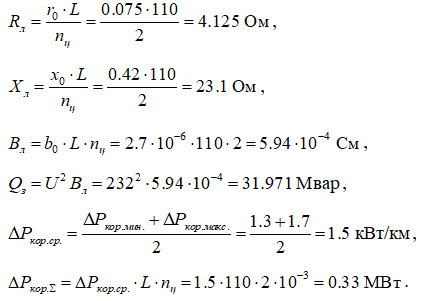

Определим параметры схемы замещения двухцепной ЛЭП.
Воспользуемся справочными данными для провода АС-400 напряжением 220 кВ:
Рассчитаем параметры схемы замещения двух трансформаторов ТРДЦН-100000/220. Справочные данные для расчетов приведены в таблице 1.
