Условие:

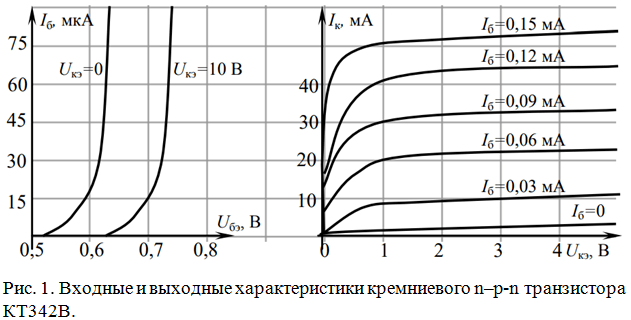

На рис. 1. изображены входные и выходные характеристики биполярного транзистора, включенного по схеме с общим эмиттером. Построить передаточную характеристику
Решение:
Для построения передаточной характеристики, следует на выходных характеристиках изобразить вертикальную прямую Uкэ = const. Обозначить точки пересечения прямой с выходными характеристиками для разных токов базы. Составить таблицу з...
