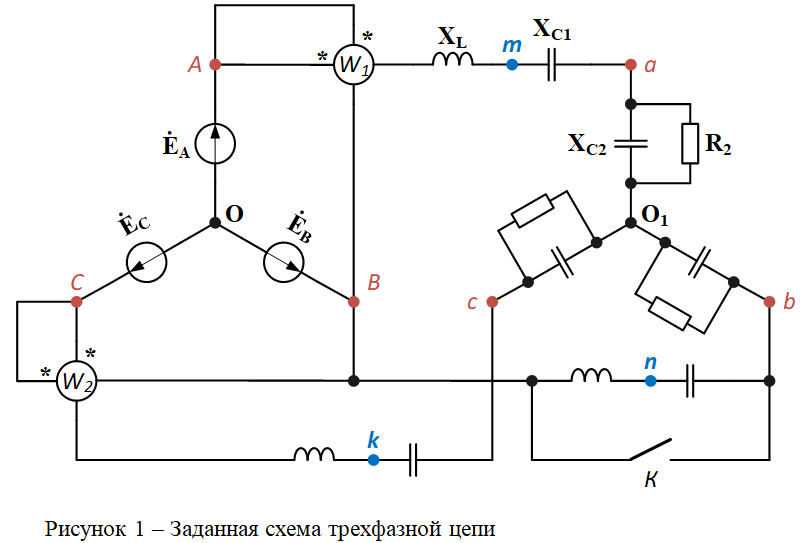

На рис. 1 приведена схема трехфазной электрической цепи с симметричной нагрузкой, с параметрами цепи приведенными в табл. 1: Рисунок 1 – Заданная схема трехфазной цепи

«На рис. 1 приведена схема трехфазной электрической цепи с симметричной нагрузкой, с параметрами цепи приведенными в табл. 1: Рисунок 1 – Заданная схема трехфазной цепи»
  • Электроника, электротехника, радиотехника

Условие:

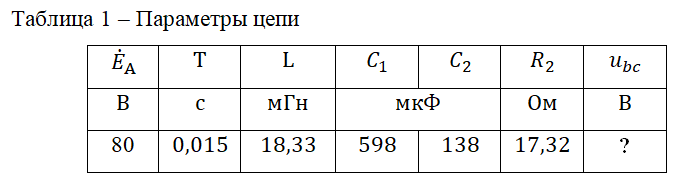

На рис. 1 приведена схема трехфазной электрической цепи с симметричной нагрузкой, с параметрами цепи приведенными в табл. 1:

При замыкании ключа «К» схема становятся несимметричной.

Требуется произвести расчет цепи в двух режимах в соответствии с приведенном ниже задании.

Задание:

  1. Рассчитать токи всех ветвей.
  2. 2. Построить векторные диаграммы токов и напряжений.
  3. Рассчитать показания ваттметров.
  4. Вычислить полную, активную и реактивную мощности трехфазной цепи.
  5. Составить зависимость напряжения между заданными точками от времени и построить график этой зависимости.

Решение:

1. Расчет цепи при симметричной нагрузке

1.1 Расчет токов в ветвях при симметричной нагрузке

Угловая частота цепи:

Реактивное индуктивное сопротивление:
