Условие:

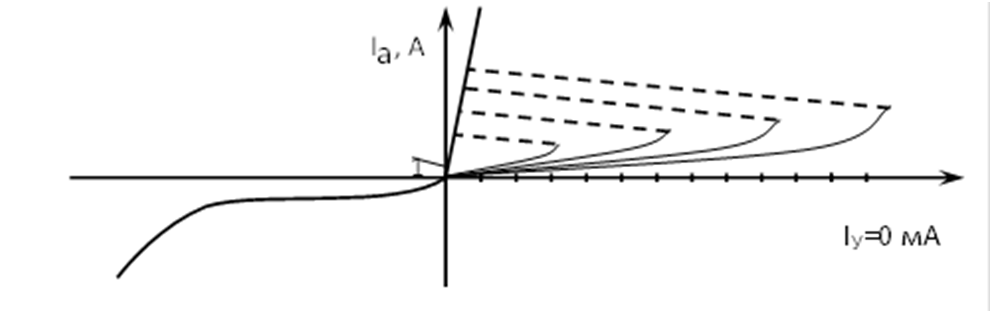

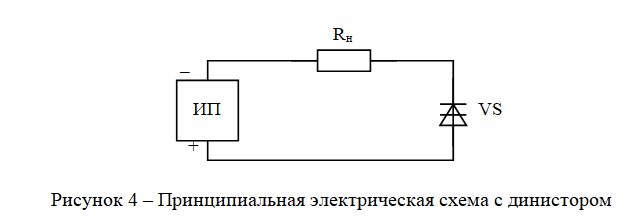

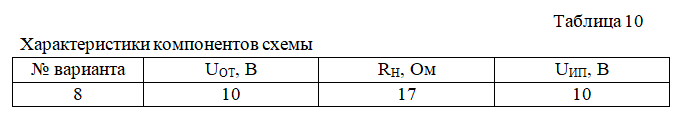

На рисунке 4 дана принципиальная электрическая схема, содержащая динистор, напряжение открытия (U_ОТ) которого указано в таблице 10. Разработайте и зарисуйте принципиальную электрическую схему на тринисторе, выполняющую аналогичную функцию. Вольтамперная характеристика используемого тринистора приведена на рисунке 5. Нарисовать ВАХ получившегося динистора при использовании компонентов с характеристиками, приведенными в таблице 10. Рассчитать ток, протекающий в нагрузке, сопротивлением тринистора пренебречь.

Методические указания

Для решения задачи произведите сравнение ВАХ тринистора и динистора

Решение:

Динистор.

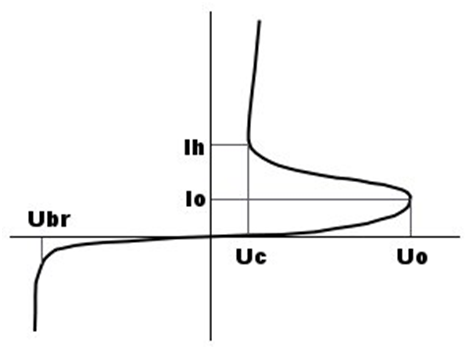

Как мы видим из графика, постепенное увеличение силы тока через динистор от нуля приводит к постепенному росту напряжения на нем, пока сила тока не достигает тока отпирания (Io). При этом напряжение на динисторе становится равным напряжению отпирания (Uo). Участок графика от нулевого значения силы тока до Io отражает закрытое состояние динистора.

Когда сила тока превышает Io, напряжение на...
