На рисунке 4 приведена схема электрической цепи постоянного тока со смешанным соединением резисторов R1, R2, R3, R4, к которой подведено напряжение U. Определить эквивалентное сопротивление R этой цепи, ток I и мощность Р, потребляемые цепью.

Дата добавления: 27.07.2024

Условие задачи

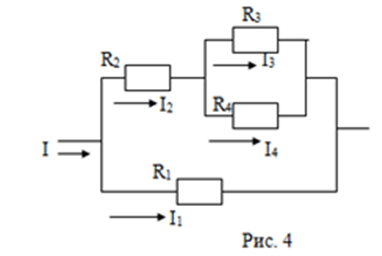

На рисунке 4 приведена схема электрической цепи постоянного тока со смешанным соединением резисторов R1, R2, R3, R4, к которой подведено напряжение U. Определить эквивалентное сопротивление R этой цепи, ток I и мощность Р, потребляемые цепью, а также токи I1, I2, I3, I4,  напряжения U1, U2, U3, U4 и мощности Р1, Р2, Р3, Р4 на каждом из резисторов. Проверить, что Р= Р1 + Р2 + Р3 + Р4. Данные взять из таблицы 4.

Таблица 4

Ответ

Эквивалентное сопротивление цепи определяется из расчета, что резисторы R3-R4 включены параллельно, резисторы R2-R34 включены последовательно, участки R1-R234 включены параллельно.

R34 = R3*R4/(R3+R4) = 180*120/(180+120) = 72 Ом

R234 = R2 + R34 = 24+72 = 96 Ом

...
