На рисунке 4 приведена схема электрической цепи постоянного тока со смешанным соединением резисторов R1, R2, R3, R4, к которой подведено напряжение U.

Дата добавления: 17.06.2024

Условие задачи

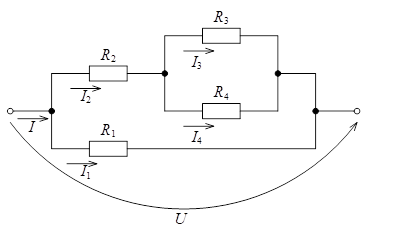

На рисунке 4 приведена схема электрической цепи постоянного тока со смешанным соединением резисторов к которой подведено напряжение U. Определить эквивалентное сопротивление R этой цепи, ток I и мощность P, потребляемые цепью, а также токи напряжения и мощности на каждом из резисторов. Проверить, что

Дано: U=120 Ом; R1=20 Ом; R2=24 Ом; R3=10 Ом; R4=15 Ом.

Ответ

Эквивалентное сопротивление участка цепи с параллельным соединением сопротивлений R3 и R4:

Эквивалентное сопротивление участка цепи с последовательным соединением R2 и R34:

Эквивалентное с...
