На рисунке 5 приведена схема электрической цепи постоянного тока со смешанным соединением резисторов  R1, R2, R3, R4, к которой подведено напряжение.

Дата добавления: 17.06.2024

Условие задачи

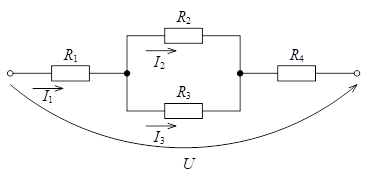

На рисунке 5 приведена схема электрической цепи постоянного тока со смешанным соединением резисторов к которой подведено напряжение U . Определить эквивалентное сопротивление R  этой цепи, ток I и мощность P , потребляемые цепью, а также токи напряжения и мощности    на каждом из резисторов. Проверить, что

Дано: U=220 Ом; R1=12 Ом; R2=40 Ом; R3=60 Ом; R4=8 Ом.

Ответ

Эквивалентное сопротивление участка цепи с параллельным соединением сопротивлений R2 и R3:

Эквивалентное сопротивление участка цепи с последовательным соединением R1, R23 и R4 (эквивалентное сопротивление цепи):
