На рисунке приведена схема цифрового счетчика, реализованного с помощью Т-триггеров. Заданы начальные состояния выходов схемы. Определить конечное состояние выходов схемы. Изобразить временные диаграммы.

Дата добавления: 11.01.2025

Условие задачи

На рис. 1 приведена схема цифрового счетчика, реализованного с помощью Т-триггеров. Заданы начальные состояния выходов схемы Q1 – Q5 (табл. 1). На вход схемы подается определенное число тактовых импульсов (см. табл. 1). Определить конечное состояние выходов схемы. Изобразить временные диаграммы.

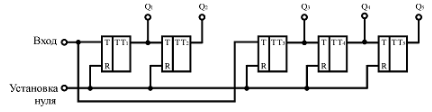

Рис. 1

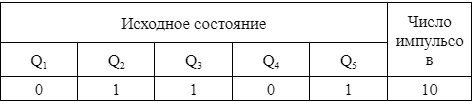

Таблица 1

Ответ

Счетчик на Q1-Q2 - это счетчик по модулю 4, счетчик на Q3-Q4-Q5 - это счетчик по модулю 8 (в отсутствие сигнала сброса сигнала установки нуля), то есть их состояние повторяется через 4 и 8 тактовых импульсов, соответственно.

Начальное состояние Q1-Q2 = 01, состояние Q3-Q4-Q5 = 101. Переключение Т-триггера происходит по фронту импульса на Т-входе триггера.

Временные...
