На рисунке приведена схема электрической цепи постоянного тока со смешанным соединением резисторов R1, R2, R3, R4, к которой подведено напряжение U. Определить эквивалентное сопротивление R этой цепи, ток I и мощность Р, потребляемые цепью.

Дата добавления: 27.07.2024

Условие задачи

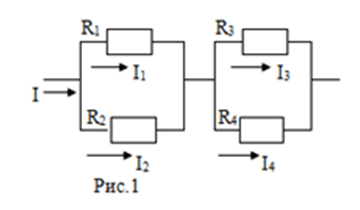

На рисунке 1 приведена схема электрической цепи постоянного тока со смешанным соединением резисторов R1, R2, R3, R4, к которой подведено напряжение U. Определить эквивалентное сопротивление R этой цепи, ток I и мощность Р, потребляемые цепью, а также токи I1, I2, I3, I4, напряжения U1, U2, U3, U4 и мощности Р1, Р2, Р3, Р4 на каждом из резисторов. Проверить, что Р= Р1 + Р2 + Р3 + Р4. Данные взять из таблицы 1.

Таблица 1

Ответ

Эквивалентное сопротивление цепи определяется из расчета, что резисторы R1-R2 включены параллельно, резисторы R3-R4 включены параллельно, участки R12-R34 включены последовательно.

R12 = R1*R2/(R1+R2) = 16*25/(16+25) = 9.756 Ом

R34 = R3*R4/(R3+R4) = 35*40/(35+40) = 18.667 Ом

Rэкв = R12+R34 = 9...
