Условие задачи
На рисунке слева представлена схема соединения «звезда – звезда с нулевым проводом». Произошел обрыв фазы «c». Справа представлена векторная диаграмма (рис. 1).

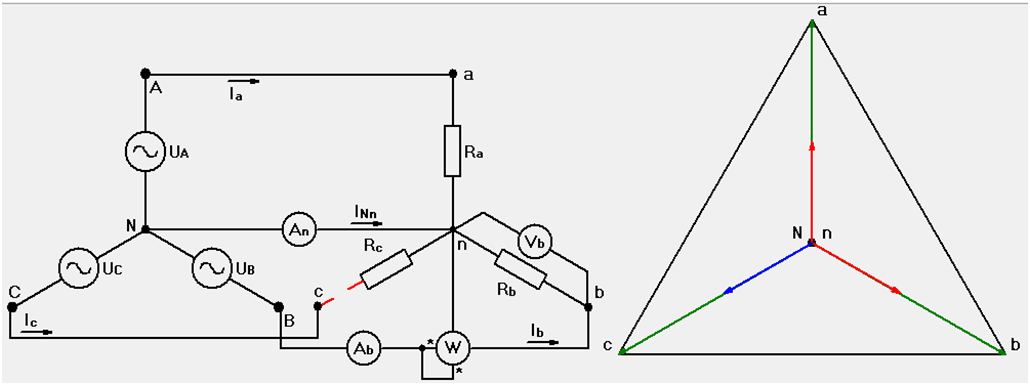

Рисунок 1 – Заданная схема цепи с параметрами цепи и векторной диаграммой

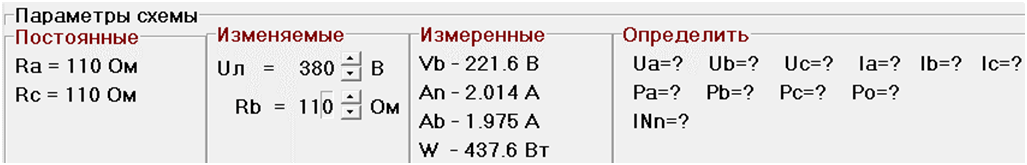

C помощью изменяемых параметров установить указанную ниже величину потребляемой мощности (активная мощность, потребляемая одной фазой) как можно точнее и проверить работу схемы расчетом.
Нарисовать векторную диаграмму.
Ответ
Параметры резисторов:
Линейные напряжения генератора:
С помощью изменяемых параметров установим указанную величину потребляемой мощности:
