Условие задачи

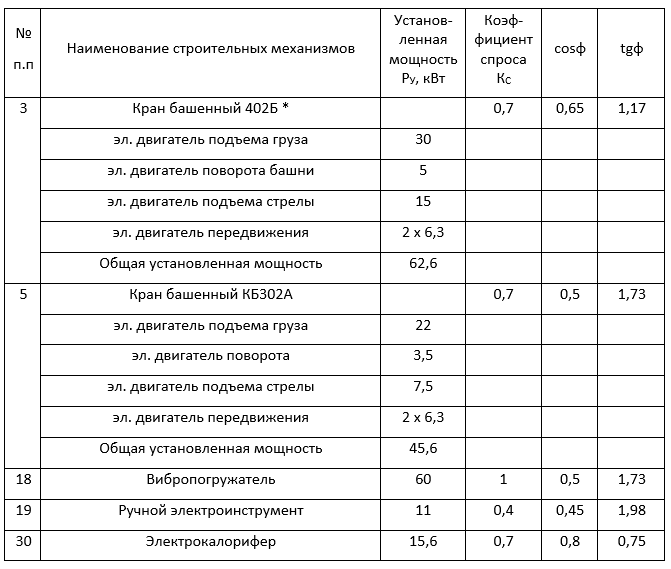

На строительном объекте установлены строительные машины:
tgφ – находится по заданной величине cosφ, по таблицам соответствия

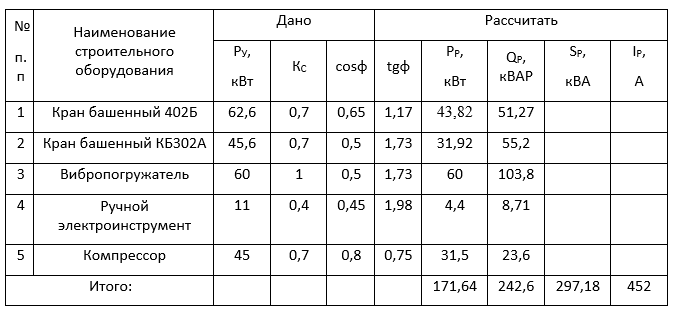

Набор электрооборудования строительного объекта и исходные данные:
1. Определить расчетную активную, расчетную реактивную и расчетную полную мощности электрооборудования строительного объекта.
2. Рассчитать сечение шлангового кабеля для подачи электроэнергии к строительному механизму, указанному звездочкой (*). Сечение выбрать по допустимым длительным токовым нагрузкам, пользуясь таблицей.
3. Марку шлангового кабеля выбрать самостоятельно, расшифровать ее и описать конструкцию.
4. Проверить выбранный кабель по потере напряжения, для чего определить потерю напряжения в кабельной линии и сравнить ее с допустимой потерей напряжения.
ΔUДОП принять 5% от UНОМ.
Длину питающей линии взять 40 м.
Номинальное напряжение UНОМ = 380 В.
5. Выбрать плавкие предохранители для защиты от токов короткого замыкания кабельной линии, питающей строительный механизм
Ответ
1. Определяется расчетная активная мощность потребителей.
Кран башенный 402Б: РР1 = РУ КС = 62,6 0,7 = 43,82 кВт.
Кран башенный КБ302А: РР2 = РУ КС = 45,6 0,7 = 31,92 кВт.
Вибропогружатель: РР3 = РУ КС = 60 1 = 60 кВт.
Ручной электроинструмент: РР4 = РУ КС = 11 0,4 = 4,4 кВт.
Компрессор: РР5 = РУ КС = 45 0,7 = 31,5 кВт.
2. Суммарная расчетная активная мощность всех электроприемников:
РР = РР1 + РР2 + РР3 + РР5 = 43,82 + 31,92 + 60 + 4,4 + 31,5 = 171,64 кВт.
3. Определяется реактивная расчетная мощность электроприемников:
Кран башенный 402Б: QP1 = PP1 tg = 43,82 1,17 ...
