Условие задачи
Выберите две схемы (рис. 1) в соответствии с табл. 1. На вход схемы подается синусоидальное напряжение с амплитудой Uвxm и частотой 50 Гц. Построить временные графики входного и выходного напряжения для каждой схемы. Диоды считать идеальными.

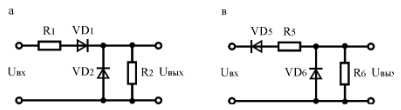

Рис. 1
Таблица 1
Примечание. Обратный ток и прямое напряжение идеального диода всегда равны нулю.
Ответ
1) Для схемы (а) диод VD1 открыт, когда uвx 0. В этом случае диод VD2 закрыт.
Напряжение на выходе схемы будет равно
uвыx = uвx ∙ R2/(R1+ R2) = uвx ∙ 10/(5 + 10) = 2uвx/3,
или, полагая входное напряжение
uвx = Uвxm∙sin(2f∙ t), где Uвxm = 270 В амплитуда входного синусоидального напряжения частоты f = 50 Гц,
имеем
uвыx = (2Uвxm/3) ∙sin(2f∙ t) = (2∙270/3) ∙sin(2 f∙t) = 180∙sin(2 f∙t), В , в интервалах времени, когда sin(2 f∙t) 0.
Когда uвx 0, диод VD1 закрыт, и выход схемы отключен от и...
