На входе электрической схемы действует напряжение, изменяющееся по заданному закону. В соответствии с номером варианта необходимо с помощью интеграла Дюамеля найти закон изменения по времени тока в одной из ветвей схемы

«На входе электрической схемы действует напряжение, изменяющееся по заданному закону. В соответствии с номером варианта необходимо с помощью интеграла Дюамеля найти закон изменения по времени тока в одной из ветвей схемы»
  • Электроника, электротехника, радиотехника

Условие:

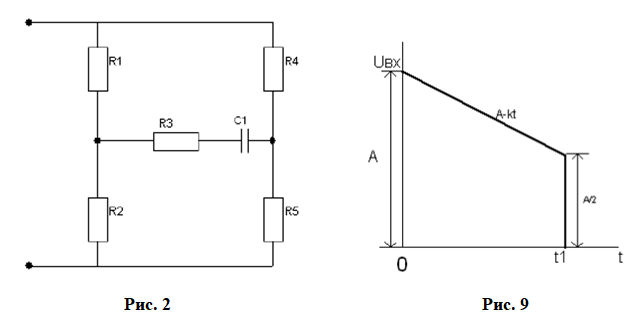

На входе электрической схемы действует напряжение, изменяющееся по заданному закону. В соответствии с номером варианта необходимо с помощью интеграла Дюамеля найти закон изменения по времени тока в одной из ветвей схемы или напряжения на заданном участке схемы.

Необходимо записать аналитическое выражение искомой величины для всех интервалов времени. При этом в зависимости от формы входного напряжения решение будет содержать два или три соотношения, каждое из которых справедливо для  соответствующего временного интервала.

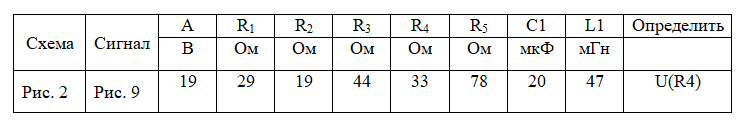

По найденному аналитическому выражению нужно рассчитать и построить временную диаграмму в интервале 0 ÷ 2t1 или 0 ÷ 2t2 (в зависимости от сигнала). Значения t1 и t2 студент должен выбрать самостоятельно и согласовать с преподавателем.

Решение:

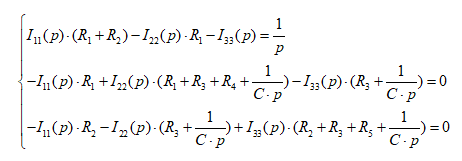

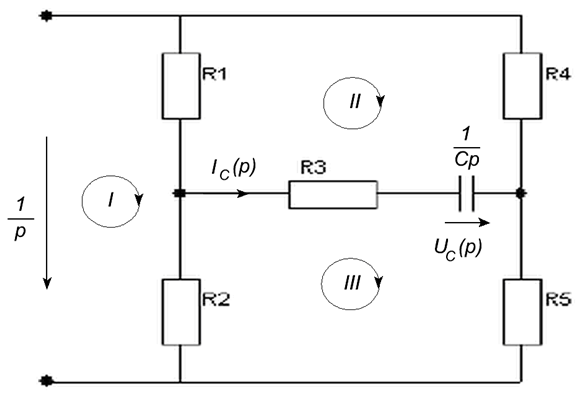

Составляем систему уравнений по законам Кирхгофа в операторной форме и выражаем напряжение на сопротивлении R4

U4(p) = I22(p) * R4

Из этой системы находим операторное выражение напряжения при едини...
