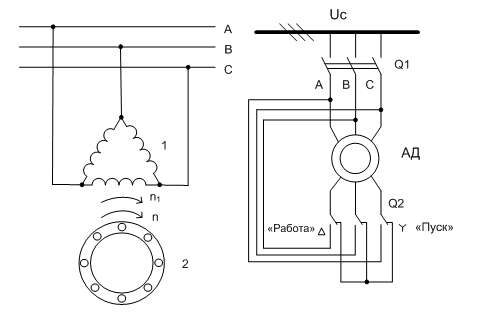

Начертить электрическую схему трехфазного асинхронного двигателя с короткозамкнутым ротором, в которой предусмотреть пуск двигателя с переключением  "звезда-треугольник".

Трехфазные асинхронные электродвигатели с короткозамкнутым ротором характеризуются величинами для номинального режима:

напряжение питающей сети U_н= 220В
потребляемый ток I_н = 357А
частота питающей сети f_н = 50Гц
частота вращения магнитного потока n₁ =3000 об/мин
коэффициент мощности cos φ_н =0,89
коэффициент полезного действия η_н= 91%
полезный момент на валу двигателя М_2н =354 Нм
кратность пускового тока

кратность пускового момента

перегрузочная способность

Схема соединения обмотки статора определяется напряжением сети.



Требуется:

1. Начертить электрическую схему трехфазного асинхронного двигателя с короткозамкнутым ротором, в которой предусмотреть пуск двигателя с переключением  "звезда-треугольник".

2. Вычислить для номинального режима работы трехфазного асинхронного двигателя с короткозамкнутым ротором:

активную мощность, потребляемую из сети мощность Р_1н;

реактивную мощность, потребляемую из сети               Q_1н;

номинальную мощность                                                    Р_2н;

число полюсов                                                                     2_р;

частоту вращения ротора                                                   n_2н;

скольжение                                                                           s_н;

частоту ЭДС во вращающемся роторе                              f₂;

пусковой ток                                                                         I_п;

пусковой момент                                                                 М_п;

максимальный момент                                                  М_max.
