Начертить эскиз контура заземления молниеотвода состоящий (в общем случае) из нескольких вертикальных и горизонтальных электродов. Рассчитать импульсное сопротивление контура молниеотвода RИ.

Для защиты здания шириной а, длиной b и высотой h от прямых ударов молнии установлен одиночный стержневой молниеотвод. Удельное сопротивление грунта ρ, ток молнии I.

Требуется:

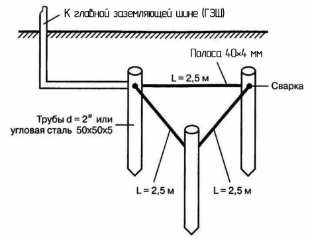

Начертить эскиз контура заземления молниеотвода состоящий (в общем случае) из нескольких вертикальных и горизонтальных электродов.

Рассчитать:

а) импульсное сопротивление контура молниеотвода R_И;

б) минимальное допустимое расстояние от молниеотвода до защищаемого объекта lmin;

в) радиус зоны защиты r на высоте h;

г) высоту молниеотвода H.

Исходные данные:

а = 3 м; b = 3,2 м; h = 12 м; I_м = 5 кА; ρ = 100 Ом∙м
