Начертить принципиальную электрическую схему трехфазного синхронного турбогенератора. Вычислить для номинального режима работы синхронного турбогенератора.

Трехфазный синхронный турбогенератор характеризуется следующими величинами и числовыми значениями для номинального режима:

номинальная активная мощность                        P_н = 25МВт;

частота переменного тока                                    f_н = 50Гц;

линейное напряжение                                          U_л =6,3 кВ;

коэффициент  мощности                                      cosφ_н =0,8;

частота вращения ротора                                     n_н = 3000 об/мин;

коэффициент полезного действия                       η_н =97,4%.

Требуется:

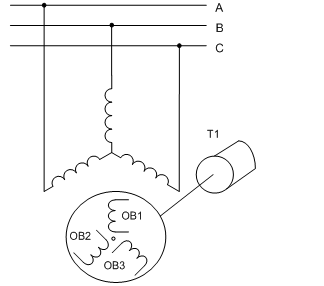

1. Начертить принципиальную электрическую схему трехфазного синхронного турбогенератора.

2. Вычислить для номинального режима работы синхронного турбогенератора:    потребляемую механическую мощность           Р_1н;

потери мощности                                                 ΔР_пот;

реактивную мощность                                         Q_2н;

полную мощность                                                S_2н;

ток, отдаваемый в сеть                                         I_н;

число полюсов                                                     2_р;

фазное напряжение                                              U_ф.

3. Пояснить, чем отличаются турбогенераторы от гидрогенераторов.
