решение задачи на тему:

Начертить принципиальную схему логического элемента на МДП-транзисторах. Для заданной величины порогового напряжения транзисторов и величины входного напряжения определить напряжение на выходе

Дата добавления: 20.09.2024

Условие задачи

Начертить принципиальную схему логического элемента на МДП-транзисторах.

Для заданной величины порогового напряжения транзисторов и величины входного напряжения определить напряжение на выходе схемы в отсутствии входного сигнала (логический 0 на входе) и при подаче сигнала на вход (логическая 1 на входе).

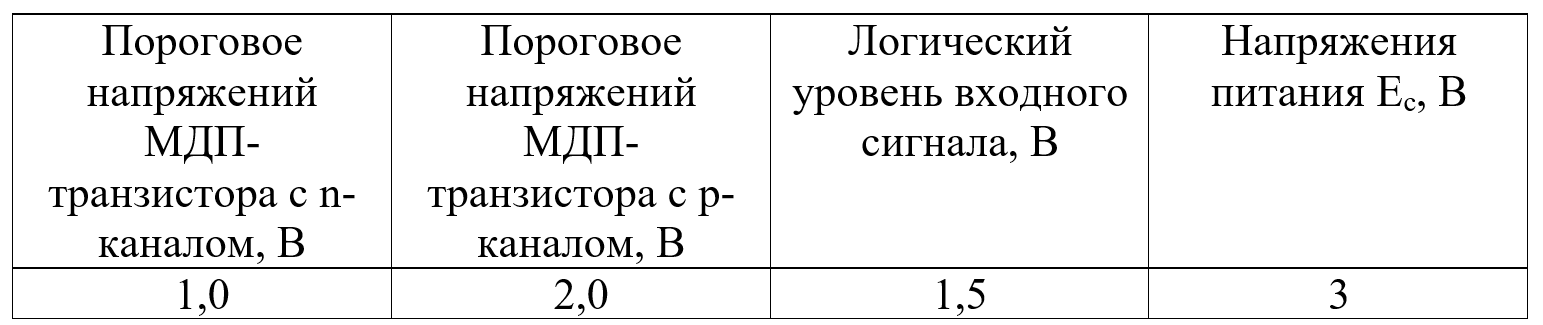

Таблица 1 - Исходные данные к задаче 1

Ответ

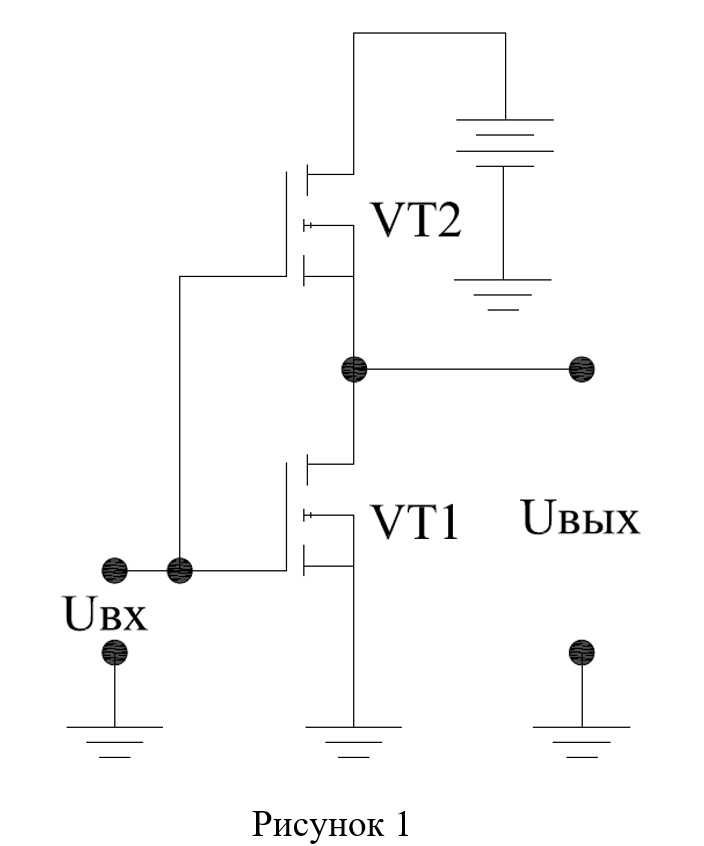

Это логическая схема на комплементарных МДП - транзисторах, т.е. на транзисторах, у которых различный тип проводимости канала. В МДП - транзисторах с индуцированным каналом в исходном состоянии канала нет и ток через транзистор протекать не может. Для создания канала в МДП - транзисторе с каналом n - типа необходимо на затвор подать положительное напряжение относительно истока больше порогового на...
