Условие задачи
1. Выписать из данной таблицы для заданного варианта все параметры трехфазной электрической цепи и величины, которые необходимо определить.
2. Начертить схему электрической цепи с учетом заданных параметров, включив в схему измерительные приборы (амперметр, вольтметр, ваттметр) для определения указанных в таблице величин.
3. Определить показание амперметра, включенного в цепь.
4. Определить показание вольтметра при включении его под напряжение, указанное в таблице.
5. Определить показание ваттметра, если его токовая обмотка включена «Согласно» с током, а вольтовая обмотка находится под напряжением, указанными в таблице.
6. Исходя из заданных параметров схемы, построить векторную диаграмму токов и напряжений.

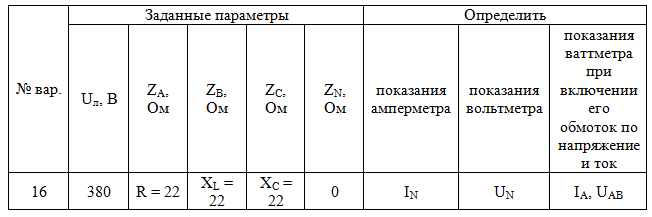

Таблица №3
Ответ

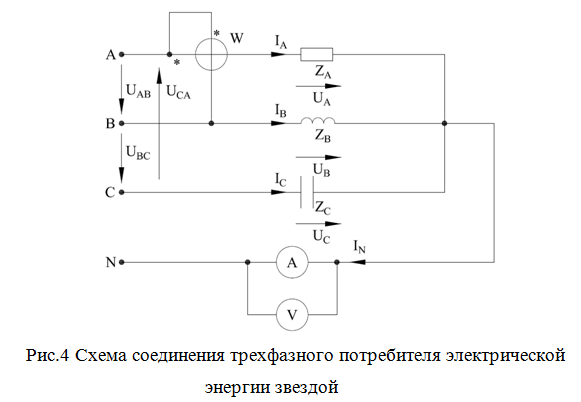

1. Начертим схему электрической цепи:
2. Комплексные фазные напряжения при UN = 0 равны:
3. Комплексные линейные (фазные) токи в соответствии с законом Ома равны:
