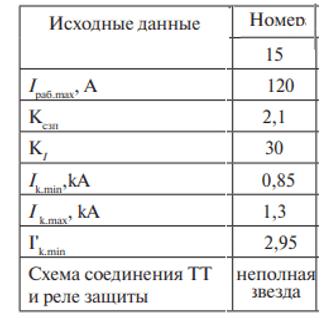

Условие задачи
Начертить схему максимальной защиты (МТЗ) с независимой выдержкой времени питающей линии потребителя в сочетании с токовой отсечкой (ТО). Пояснить назначение МТЗ и ТО линий.
Вычислить ток срабатывания Iср, максимальной токовой защиты линии, ток уставки срабатывания реле Iу.ср. Сделать заключение о сувствительности защиты.
Вычислить ток срабатывания Iс.з токовой отсечки линии, ток уставки срабатывания реле. Сделать заключение о чувствительности защиты.
Ответ
Схема максимальной токовой защиты с выдержкой времени осуществляется с помощью реле РТВ (рис.1).

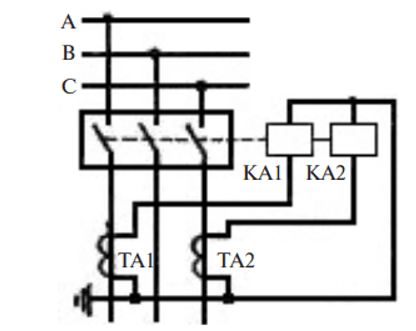

Рисунок 1. Максимальная токовая защита с реле прямого действия РТВ.
По такой же схеме (рис. 1) выполняется токовая отсечка без выдержки времени, с использованием реле РТМ.
Первичный ток срабатывания максимальной токовой защиты выбирается из условия отстройки от наибольшего тока нагрузки:
