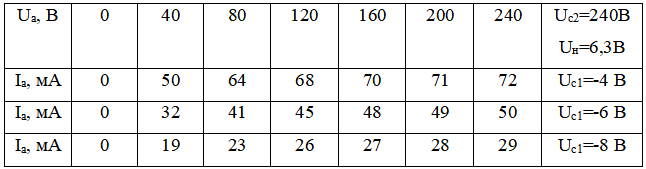

Начертить схему включения пентода и указать назначение всех электродов. По данным таблицы построить семейство анодных характеристик лапы 6П14П.

Пентод - это электровакуумный прибор, представляющий собой пять электродов - анод, катод и три сетки (управляющая, экранирующая и антидинатронная), заключенных в газонепроницаемую оболочку (рисунок 1 а)

Катод служит для эмиссии (испускания) электронов.

Анод принимает электроны, испускаемые анодом. Анод притягивает электроны, если они имеет положительный относительно катода потенциал. Между анодом и катодом образуется электрическое поле, которое при положительном потенциале анода является ускоряющим для электронов. Электроны, вылетающие из катода, под действием поля движутся к аноду.

Первая сетка ...
