Начертить схему замещения электрической цепи с обозначением характера сопротивлений всех ветвей. Указать на схеме условные положительные направления токов в ветвях. Определить токи всех ветвей в комплексной форме.
- Электроника, электротехника, радиотехника
Условие:
1. Начертить схему замещения электрической цепи с обозначением характера сопротивлений всех ветвей.
2. Указать на схеме условные положительные направления токов в ветвях. Определить токи всех ветвей в комплексной форме.
3. Определить показания приборов.
4. Построить векторную диаграмму токов и напряжений на комплексной плоскости. В данном пункте нужно построить векторную топографическую диаграмму по напряжениям на элементах схемы замещения.
5. Построить осциллограмму тока ветви или напряжения на участке, определенном в задании.
6. Составить баланс активных и реактивных мощностей.
Параметры цепи по заданному варианту.
Частота питающей сети f=50 (Гц)
Решение:

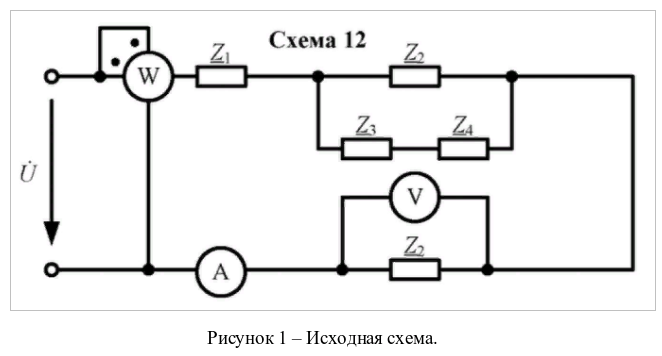

1. Составление схемы замещения цепи.
Угловая частота колебаний:
Определим комплексные сопротивления всех элементов цепи, при этом будем считать, что измерительные приборы идеальные, т.е. сопротивление амперметра равно нулю, а сопротивление вольтметра бесконечности.
