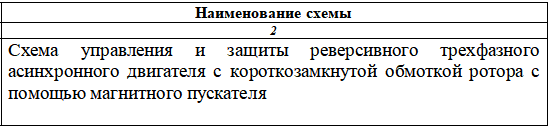

Начертите схему управления электродвигателем согласно заданию табл. 3. Опишите работу схемы и ее возможности. Таблица 3 Схема управления и защиты реверсивного трехфазного асинхронного двигателя с короткозамкнутой обмоткой

Выключатель QS1 подает напряжение на схему питания электродвигателем. Автоматический выключатель QF1 подает напряжение питания на цепи питания двигателя, QF2 подает напряжение питания на цепи управления.

Для пуска механизма в работу вращение вправо нажимают кнопку SB2, через нормально замкнутую кнопку SB1, нормально замкнутые контакты КМ2.5 и замкнутые контакты SB2 напряжение питания подается на катушку пускателя КМ1, пускатель срабатывает, нормально разомкнутые контакты КМ1.4 замыкаются и блокируют кнопку SB2, контакты КМ1.1-КМ1.3 замыкаются и напряжение питания подается на электродвигатель пр...
