Нагрузка, поступающая на ступень ГИ АТСК, обслуживается в данном направлении пучком линий с доступностью KBq при потерях P=0,005. Нагрузка на один вход ступени а, нагрузка в направлении y.

«Нагрузка, поступающая на ступень ГИ АТСК, обслуживается в данном направлении пучком линий с доступностью KBq при потерях P=0,005. Нагрузка на один вход ступени а, нагрузка в направлении y.»
  • Электроника, электротехника, радиотехника

Условие:

Нагрузка, поступающая на ступень ГИ АТСК, обслуживается в данном направлении пучком линий с доступностью KBq при потерях P=0,005. Нагрузка на один вход ступени а, нагрузка в направлении y. Определить методом эффективной доступности емкость пучка V при установке на ступени блоков 60х80х400 и 80х120х400. Сравнить полученные результаты. Величины  KBq , y, a приведены в таблице 5.

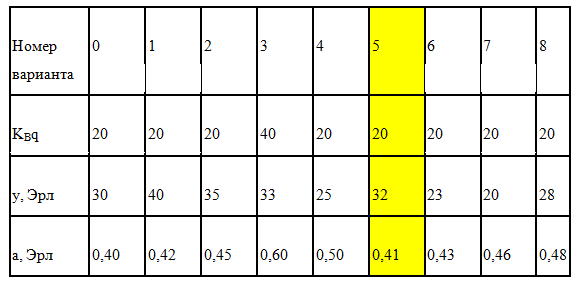

Таблица 5

Решение:

Блок 60х80х400.

Структурные параметры блока: A= 15 - число входов 1 коммутатора;A = 20 - число выходов 1 коммутатора (mA = kв = 20).= 1 - число ПЛ, соединяющих два коммутатора на соседних звеньях (связность).

Метод эффективной доступности используется как для полнодоступных, так и неполнодоступных схем. Он основан на понятии переменной доступности, которая зависит от числа занятых линий.

Минимальная доступность равна:

dmin = (m - n + 1)q

= 1 - число выходов из коммутатора последнего звена, которое объединяется в рассматриваемом направлении.

dmin = (20 - 15 + 1)1 = 6

Определим среднюю доступность:
