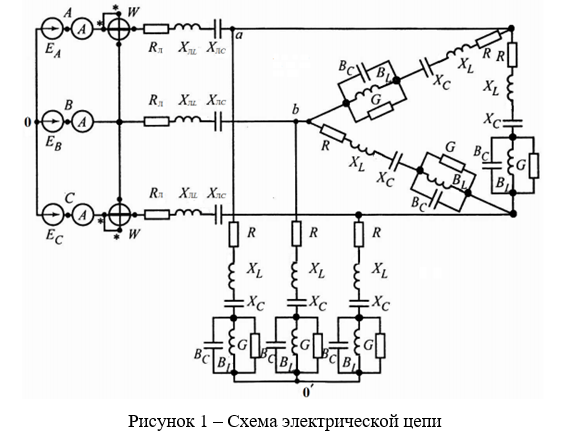

Нагрузки присоединены к симметричному трехфазному генератору с помощью линии электропередач. Нагрузки соединены по схеме «звезда» и «треугольник» (см. рис. 1).
- Электроника, электротехника, радиотехника
Условие:
Нагрузки присоединены к симметричному трехфазному генератору с помощью линии электропередач. Нагрузки соединены по схеме «звезда» и «треугольник» (см. рис. 1).
Числовые данные приведены в таблицах 2 и 3.
Величины фазных ЭДС синусоидальной формы:
Требуется:
1. Рассчитать комплексные фазные токи и напряжения на каждой нагрузке, линейные токи.
2. Рассчитать показания амперметров и ваттметров.
3. Рассчитать активную, реактивную и полную мощность трехфазной цепи.
4. Проверить баланс мощностей.
5. Построить топографическую диаграмму напряжений и токов на комплексной плоскости.

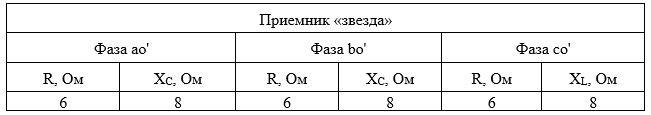

Таблица 2 – Исходные данные для расчета

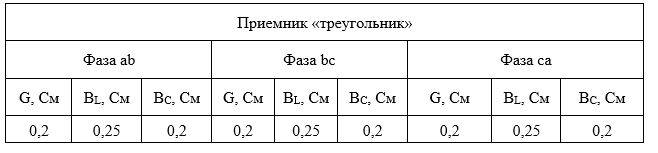

Таблица 3 – Исходные данные для расчета
Решение:

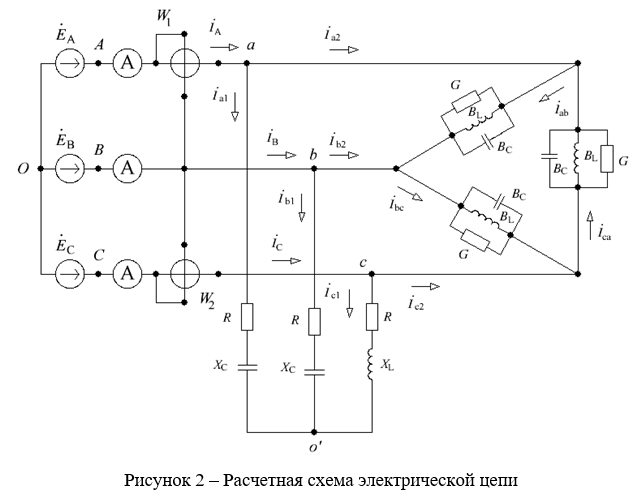

1. В соответствии с исходными данными составляем расчетную схему цепи (см. рис. 2).
2. Составим схему замещения, определив полные сопротивления фаз приемников (см. рис. 3).
Определим полные сопротивления и проводимости фаз нагрузки, соединенной по схеме звезда:
