Найдите все токи, используя метод контурных токов. Выполните проверку методом баланса мощностей. Рисунок со схемой ниже.
«Найдите все токи, используя метод контурных токов. Выполните проверку методом баланса мощностей. Рисунок со схемой ниже.»
- Электроника, электротехника, радиотехника
Условие:
Найдите все токи, используя метод контурных токов. Выполните проверку методом баланса мощностей.
Решение:
Дано:
Е1=59 В,
Е2=31 В,
Е3=64 В,
R1=8 Ом,
R2=35 Ом,
R3=17 Ом,
R4=37 Ом,
R5=50 Ом,
R6=48 Ом.

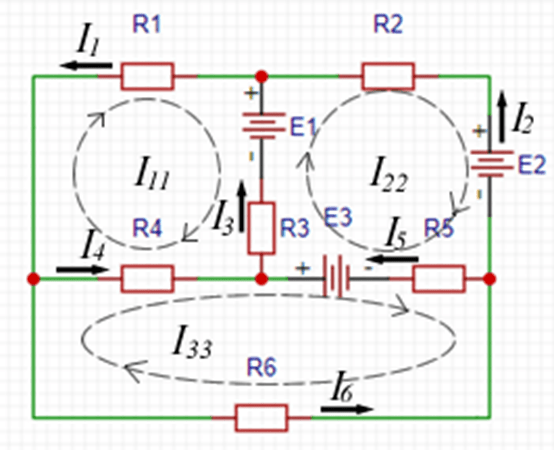

Обозначаем на схеме контурные токи (I11, I22, I33) в контурах (рис.1.1), условно-положительные направления токов в ветвях, направления обхода контуров (например, по часовой стрелке) и составляем уравнения для имеющихся в схеме трех независимых контуров
Система уравнений, составленных по второму закону Кирхгофа для контурных токов, для рассматриваемой цепи имеет вид:
