Условие задачи
Эквивалентное преобразование ∆-ка и λ сопротивлений.

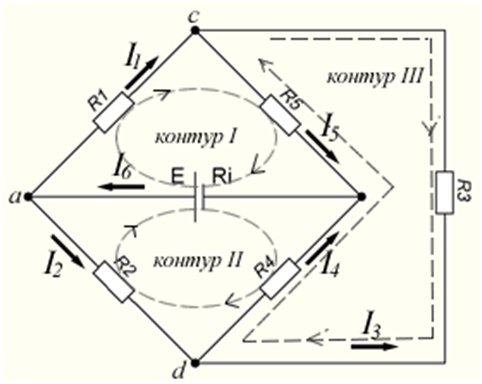

Рис.3.1. Заданная схема
Найти эквивалентное сопротивление, ток в каждом резисторе, сделать проверку по 2 закону Кирхгофа.
Ответ
Заменим треугольник сопротивлений R3, R4, R5 в эквивалентную звезду (рис.3.2).

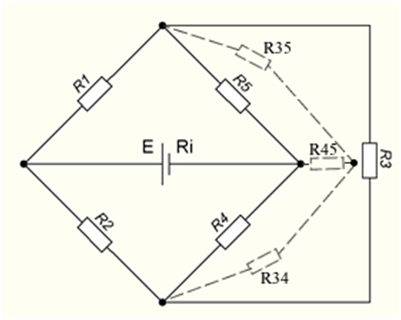

Рис.3.2. Эквивалентные преобразования
Приведем эквивалентную схему после преобразования к удобному для расчета виду (рис.3.3).
