Условие задачи
Найти h - параметры транзисторов КТ602А по их характеристикам, соответствующим схеме с общим эмиттером для заданных значений напряжения UКЭ= 20 В и тока базы IБ =0,7 мА.
Нарисовать схему замещения транзистора. По значениям h-параметров транзистора, включенного по схеме с общим эмиттером, найти h-параметры транзистора, включенного по схеме с общей базой.
Для транзистора, включенного по схеме с общей базой найти параметры α, rЭ , rБ , rК Т-образной схемы замещения, если известны значения h-параметров транзистора для соответствующей схемы включения.
Ответ
Графическим методом определим hпараметры транзистора для схемы с ОЭ :

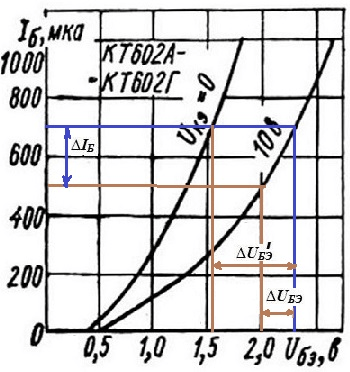

Рис.1. Входные характеристики
По входным характеристикам
по выходным характеристикам
