Условие:

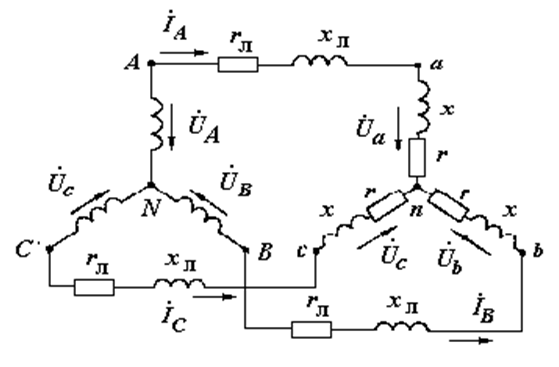

Схема трехпроводной цепи переменного тока (фазы А, В, С) представлена на рис.2.8. К генератору (на схеме не показан) подключены приемники фаз a, b, c, соединенные ²звездой². Активная мощность каждого приемника равна Р, напряжение приемника Uпр, коэффициент мощности приемника сosφ2. Каждый провод линии, соединяющий генератор и приемник, имеет активное сопротивление rл и индуктивное сопротивление xL, представленные в таблице 2.8.

С учетом параметров схемы необходимо:

- найти напряжение на зажимах генератора;

- активную и реактивную мощности генератора;

-рассчитать падение и потерю напряжения в линии;

-найти параметры схемы для построения векторной диаграммы.

Примечание: если в тексте не говорится, о каком напряжении U идет речь, то однозначно понимается, что имеется в виду линейное напряжение, т.е. U = Uл.

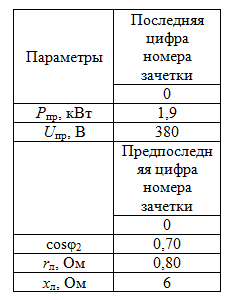

Исходные данные:



Решение:

1. Зарисовать схему и записать задание, соответствующее номеру варианта (рис. 2.8, табл. 2.15).

Рис. 2.8.1

2. В соответствии со схемой предполагается: генератор соединен звездой; при симметричной нагрузке напряжение между нейтралями генератора и приемника равны нулю, поэтому каждую фазу схемы можно рассматривать независимо от других фаз и весь расчет производить только для одной фазы, например, а.

3....
