Условие:
Найти все токи в схеме, определить напряжение на входе схемы и падение напряжений на элементах схемы, построить в масштабе векторную диаграмму напряжений и токов, вычислить потребляемую активную, реактивную и полные мощности, записать мгновенные значения напряжения и тока на входе схемы.
Частота сети f = 50 Гц.
R1 = 10 Ом, R2 = 20 Ом, R6 = 10 Ом, L5 = 19,1 мГн, С5 = 106,3 мкФ.
pA1 = 1 А.

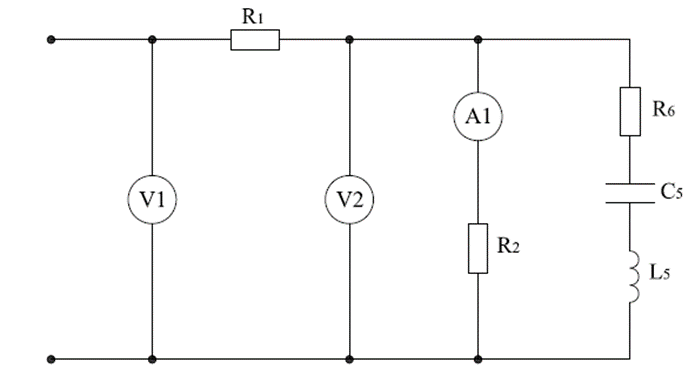

Рисунок 8 - Расчетная схема
Решение:

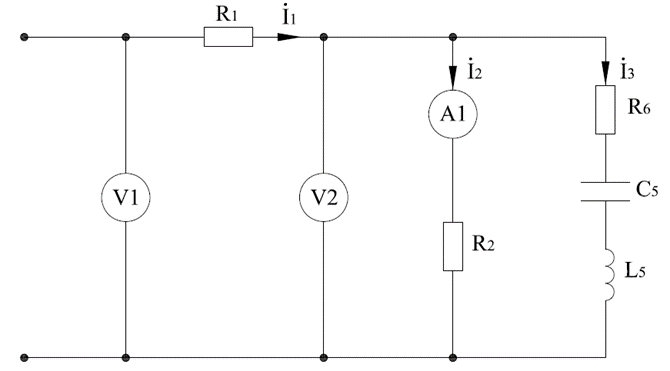

Рисунок 1 - Расчетная схема
1. Определим действующие значения токов в ветвях и напряжения на всех элементах схемы комплексным методом.
Найдем реактивные сопротивления элементов:
Найдем полные сопротивле...
