Найти входное сопротивление линии, состоящей из двух участков (рис.1), если λ=4 см, l_1=5 см, l_2=1 см, Z_1=R_1=25 Ом, Z_2=R_2+j·(1/(ωC_2))=50-j·50 Ом.
«Найти входное сопротивление линии, состоящей из двух участков (рис.1), если λ=4 см, l_1=5 см, l_2=1 см, Z_1=R_1=25 Ом, Z_2=R_2+j·(1/(ωC_2))=50-j·50 Ом.»
- Электроника, электротехника, радиотехника
Условие:

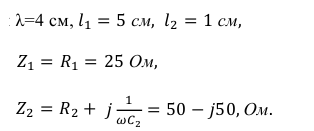

Найти входное сопротивление линии, состоящей из двух участков (рис.1), если

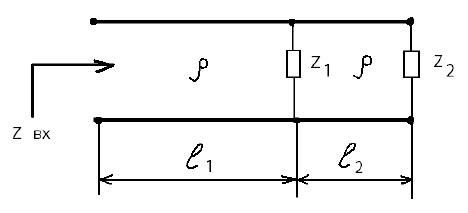

Рис. 1
Решение:
Вначале рассчитаем входное сопротивление линии l2. Этот отрезок линии находится в режиме смешанных волн, поскольку нагрузка Z2 комплексная (резистивно-емкостная).
Входное сопротивление линии в режиме смешанных волн вычисляется по формуле:
Однако, данный отрезок имеет длину
