Найти законы изменения и построить графические зависимости от времени напряжений и токов для реактивных элементов. Исходные данные: Е=220 В R1=20 Ом R2=30 Ом L=100 мГн С=1000 мкФ
«Найти законы изменения и построить графические зависимости от времени напряжений и токов для реактивных элементов. Исходные данные: Е=220 В R1=20 Ом R2=30 Ом L=100 мГн С=1000 мкФ»
- Электроника, электротехника, радиотехника

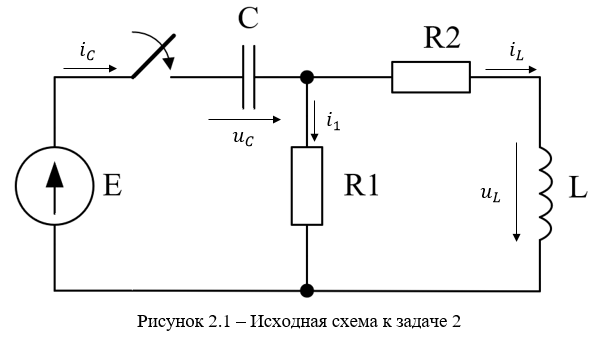

Условие:
Найти законы изменения зависимости от времени напряжений и токов для реактивных элементов.
Исходные данные:
Е=220 В
R1=20 Ом
R2=30 Ом
L=100 мГн
С=1000 мкФ
Решение:
Расчёт переходного процесса при замыкании ключа
1) Определим длительность переходного процесса.

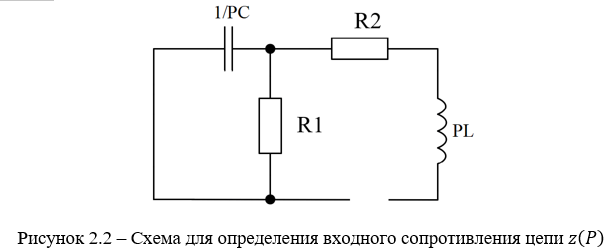

Составим характеристическое уравнение цепи для послекоммутационной схемы:
