решение задачи на тему:

Напряжение источника питания ЕК = 12 В. Сопротивление резистора R =0,4 кОм. Ток базы в рабочей точке IБ0 = 0,5 мА. Мощность, рассеиваемая коллектором РКтах = 130 мВт.

Дата добавления: 15.07.2024

Условие задачи

Исходные данные:

  • Напряжение источника питания ЕК = 12 В
  • Сопротивление резистора R =0,4 кОм
  • Ток базы в рабочей точке IБ0 = 0,5 мА
  • Мощность, рассеиваемая коллектором РКтах = 130 мВт
  • Амплитуда тока базы ImБ = 0,1 мА

Требуется:

а)  построить линию  РK max,

б) по выходным характеристикам найти:

  • постоянную составляющую тока коллектора IKO
  • постоянную составляющую напряжения коллектор-эмиттер UКЭ0
  • амплитуду переменной составляющей тока коллектора ImК
  • амплитуду выходного напряжения UmК=UmКЭ
  • коэффициент усиления потоку Кi
  • выходную мощность Рвых
  • мощность, рассеиваемую на нагрузке постоянной составляющей тока коллектора Рко
  • полную потребляемую мощность в коллекторной цепи Ро;
  • КПД коллекторной цепи ŋ.

Проверить, не превышает ли мощность, выделяемая на коллекторе в режиме покоя Рко, максимально допустимую мощность Рктах,

в) с   помощью   входной   характеристики   определить:

  • напряжение смещения UБЭ0:
  • амплитуду входного сигнала UmБЭ
  • входную мощность Рвх,
  • коэффициент усиления по напряжению Ки и по мощности КР;
  • входное сопротивление  каскада Rвх;
  • сопротивление резистора  Rв
  • емкость разделительного  конденсатора  СР.

Диапазон  усиливаемых колебаний 100Гц-100 кГц.

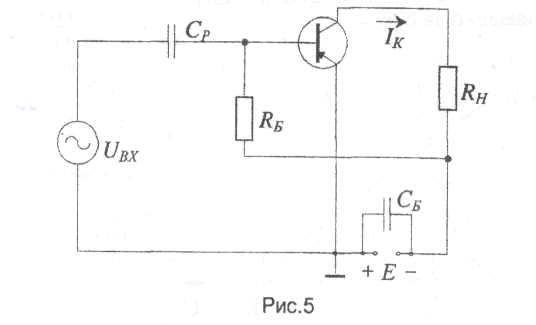

Начертить схему усилительного каскада.

Ответ

На семействе выходных характеристик строим линию максимально допустимой мощности, используя уравнение:

Подставляя в него значения Uкэ, равные -8; -10; -13; - 16В и - 20В, получаем значения IK, равные 1...
